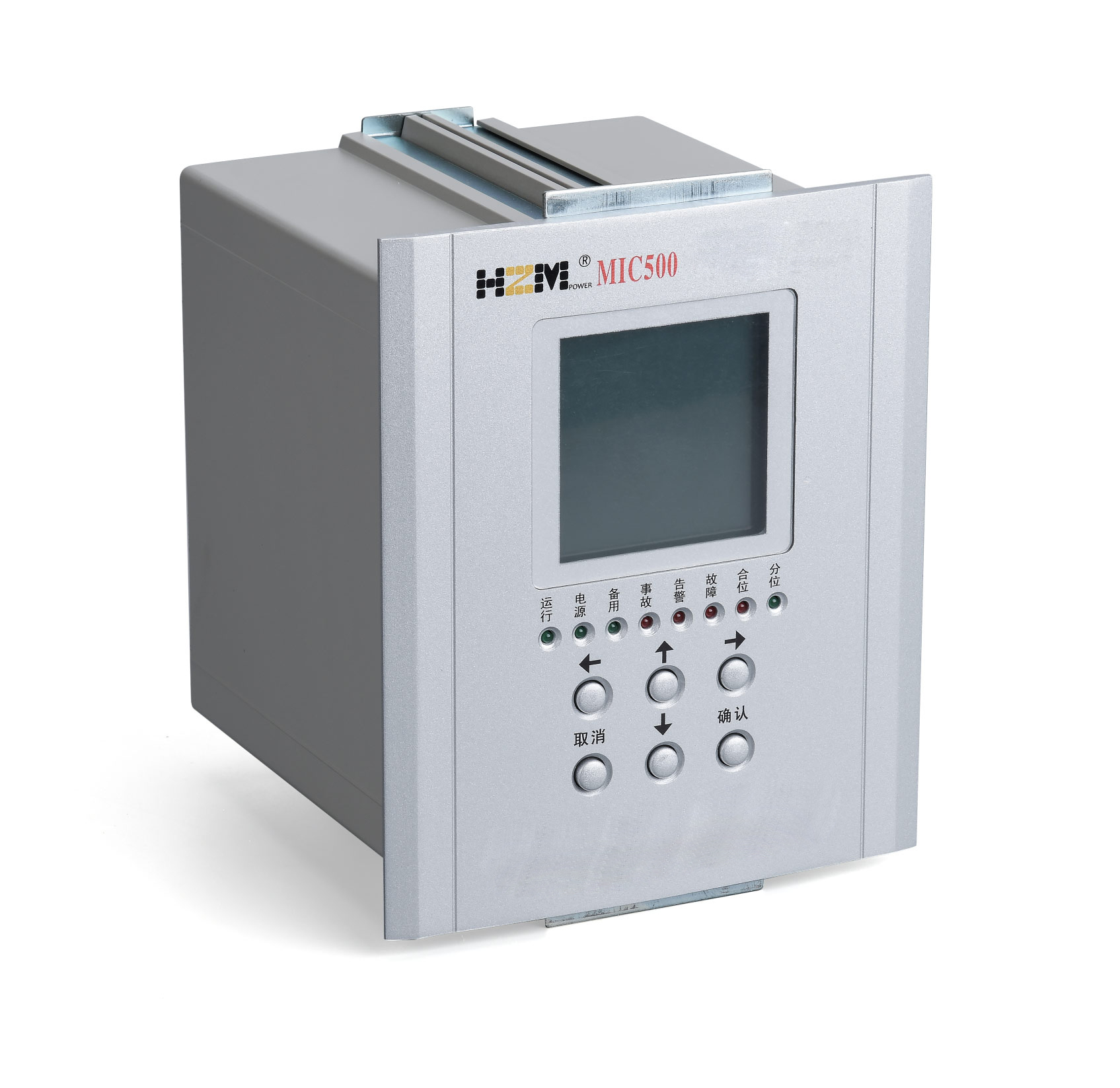

MIC500-5S2E Peranti Perlindungan dan Pengukuran Transformator
Sesuai untuk sistem tidak berasaskan 35kV dan ke bawah, sistem berasaskan rintangan dan sistem berasaskan langsung. Boleh dipasang sebagai panel atau dipasang pada gear suis. Mengintegrasikan fungsi perlindungan, pengukuran, kawalan, komunikasi dan rakaman gelombang, menyediakan penyelesaian perlindungan transformator yang komprehensif.
Gambaran Keseluruhan
Pengenalan MIC500-5S2E
Peranti perlindungan dan pengukuran transformator MIC500-5S2E sesuai untuk sistem tidak berasaskan 35kV dan ke bawah, sistem berasaskan rintangan dan sistem berasaskan langsung. Boleh dipasang sebagai panel atau dipasang pada gear suis.
Peranti ini mengintegrasikan fungsi perlindungan, pengukuran, kawalan, komunikasi dan rakaman gelombang, menggunakan pemproses prestasi tinggi dan algoritma canggih untuk menyediakan penyelesaian perlindungan transformator yang komprehensif.
Ciri-ciri Produk
Antara Muka Reka Bentuk Mesra Pengguna
Paparan LCD skrin besar, memaparkan kuantiti elektrik seperti arus, voltan, kuasa, kekerapan secara masa nyata. Menu operasi Bahasa Cina mudah digunakan, memaparkan keseluruhan proses tindakan perlindungan dengan jelas.
Keluaran Bebas
Semua geganti keluaran menggunakan saluran berasingan, boleh dikonfigurasikan secara berasingan untuk kawalan jauh buka/tutup, perlindungan lompatan, isyarat kemalangan, isyarat amaran dan keluaran isyarat khas lain.
Integrasi Tinggi
Peranti mengintegrasikan litar operasi, boleh mengendalikan suis secara langsung dalam kecemasan. Boleh direka sebagai panel berpusat atau dipasang secara berasingan dalam gear suis mengikut keadaan tapak.
Operasi Boleh Dipercayai
Memiliki sistem pemeriksaan kendiri dan rekod operasi yang lengkap, memastikan operasi peranti yang boleh dipercayai, mengurangkan tindakan salah.
Konfigurasi Fungsi
Konfigurasi Perlindungan
- Perlindungan arus lebih tiga peringkat dengan had masa (lompat, sekatan voltan kompaun)
- Perlindungan arus lebih songsang masa (lompat, pilihan umum/sangat/ekstrem, sekatan voltan kompaun)
- Perlindungan beban lebih (amaran/lompat pilihan)
- Arus lebih urutan sifar peringkat I (lompat)
- Arus lebih urutan sifar peringkat II (amaran/lompat pilihan)
- Perlindungan arus lebih urutan sifar songsang masa (lompat, pilihan umum/sangat/ekstrem)
- Perlindungan arus lebih urutan sifar sisi rendah (amaran/lompat pilihan)
- Perlindungan voltan lebih (lompat)
- Perlindungan voltan rendah (amaran/lompat pilihan)
- Perlindungan voltan lebih urutan sifar (amaran/lompat pilihan)
- Perlindungan kekerapan rendah (lompat)
- Pemutus PT (amaran, apabila pemutus PT berlaku, kunci perlindungan voltan rendah)
- Pemutus litar kawalan (amaran)
- Kehilangan kuasa sistem (amaran/lompat pilihan)
- Perlindungan bukan elektrik
Fungsi Pengukuran dan Kawalan
Voltan pengukuran: Ua, Ub, Uc, Uab, Ubc, Uca, 3U0; Arus pengukuran: Ia, Ib, Ic, ia, ib, ic, 3i0, 3i0L; Parameter kuasa: P, Q, COSΦ; Kekerapan: f; Tenaga elektrik: EP+, EP-, EQ+, EQ-; 14 input isyarat jauh; 8 keluaran geganti; Rakaman peristiwa SOE.
Fungsi Komunikasi
Antara muka komunikasi: 2 antara muka Ethernet (menyokong protokol Ethernet 103, pilihan); 1 port komunikasi RS485 (menyokong protokol Modbus RTU); Menyokong penyegerakan mesej komunikasi, penyegerakan SNTP dan penyegerakan IRIG-B.
Fungsi Rakaman Gelombang
Peristiwa perlindungan: Rakam masa, nilai tindakan dan nama perlindungan peristiwa tindakan perlindungan, maksimum 128 rakaman; Peristiwa amaran: Rakam masa tindakan, nilai tindakan dan nama perlindungan peristiwa amaran, boleh merakam 128 peristiwa; Peristiwa isyarat jauh: Rakam maklumat anjakan isyarat jauh, kapasiti 128; Rekod operasi: Rakam langkah operasi peranti perlindungan, termasuk pengubahsuaian nilai tetap, pengaktifan/penyahaktifan perlindungan, dll., rekod 128; Peristiwa pemeriksaan kendiri: Rakam 16 peristiwa yang dihasilkan oleh pemeriksaan kendiri peranti; Peristiwa rakaman gelombang: Rakam gelombang yang sepadan dengan peristiwa tindakan perlindungan, kapasiti 32.
Spesifikasi Teknikal
Spesifikasi Teknikal Utama
| Item | Parameter |
|---|---|
| Suhu operasi | -40℃ ~ 70℃ |
| Suhu penyimpanan dan pengangkutan | -40℃ ~ 80℃ |
| Kelembapan relatif | 5% ~ 90% (tiada kondensasi dalaman) |
| Arus AC dinilai | 5A atau 1A (ditentukan semasa pesanan) |
| Voltan AC | 100V |
| Julat pengukuran kekerapan | 35Hz ~ 65Hz |
| Kuasa kerja | AC: AC100V~264V; 50Hz±0.5Hz; kadar herotan harmonik tidak melebihi 15% DC: DC100V~264V, faktor riak tidak melebihi 5% |
| Penggunaan kuasa | Litar voltan AC: tidak lebih daripada 0.5VA setiap fasa Litar arus AC: tidak lebih daripada 0.5VA setiap fasa Litar kuasa DC: tidak lebih daripada 5W semasa operasi normal, tidak melebihi 10W semasa tindakan perlindungan |
| Keupayaan beban lebih litar perlindungan | Litar voltan AC: 1.4 kali voltan dinilai, operasi berterusan Litar arus AC: 10 kali arus dinilai, dibenarkan 10 saat; 20 kali arus dinilai, dibenarkan 1 saat |
Penunjuk Teknikal Utama
| Item | Penunjuk |
|---|---|
| Ketepatan nilai tetap | Ralat penetapan arus ≤ ±2.5%; Ralat penetapan kekerapan ≤ ±0.02Hz |
| Masa tindakan | Apabila kuantiti rangsangan ≥1.2 kali nilai penetapan, masa tindakan segmen serta-merta ≤ 35ms |
| Ralat diskret masa tindakan segmen tindakan tertunda | Tidak melebihi ±5% atau ±35ms |
| Resolusi isyarat jauh | ≤ 1ms |
| Ketepatan pengukuran jauh | Arus voltan: gred 0.5; Kekerapan: ±0.01Hz; Lain-lain: gred 1.0 |
| Keluaran geganti | Bentuk keluaran: sentuhan tidak aktif; Kapasiti sentuhan: 8A@250V(AC); 8A@30V(DC) |
| Masa tindakan | ≤ 8ms; Masa kembali ≤ 5ms |
Prestasi Keserasian Elektromagnet
Peranti memenuhi keperluan piawaian GB/T 14598.26-2015, mempunyai prestasi keserasian elektromagnet yang unggul:
- Lepasan elektrostatik: lepasan sentuh ±8kV, lepasan udara ±15kV, memenuhi kriteria prestasi A
- Transien pantas: ujian gangguan transien pantas gred A (voltan ±4kV, kekerapan ulangan isyarat gangguan 5kHz, tempoh isyarat gangguan positif dan negatif masing-masing 60 saat)
- Medan elektromagnet frekuensi radio bersinaran: ujian gangguan medan elektromagnet frekuensi radio bersinaran 10V/m, memenuhi keperluan kriteria penerimaan A
- Lonjakan: ujian gangguan lonjakan gred A (talian ke bumi 4kV, talian ke talian 2kV)
- Medan magnet frekuensi kuasa: ujian kekebalan medan magnet frekuensi kuasa gred A
- Medan magnet teredam berayun: tahap keterukan 5 (100A/m), memenuhi kriteria prestasi A
- Medan magnet denyut: tahap keterukan 5 (1000A/m), memenuhi kriteria prestasi A
- Gangguan konduksi teraruh medan frekuensi radio: memenuhi keperluan kriteria penerimaan A
- Pancaran konduksi dan pancaran sinaran: memenuhi keperluan had pancaran yang ditetapkan dalam GB/T 14598.26-2015
Prestasi Penebat
Rintangan penebat: Rintangan penebat antara litar konduktif ke bumi dan litar tanpa hubungan elektrik tidak kurang daripada 100MΩ
Kekuatan dielektrik: Antara litar konduktif ke bumi dan litar tanpa hubungan elektrik, litar dengan voltan penebat dinilai 63V~250V boleh menahan ujian voltan tahan frekuensi kuasa 2.0kV selama 1 minit; litar dengan voltan penebat dinilai ≤63V boleh menahan ujian voltan tahan frekuensi kuasa 500V selama 1 minit, tiada sebarang pecah, kilat dan kerosakan komponen
Voltan kejutan: Setiap litar konduktif boleh menahan ujian voltan kejutan jangka pendek gelombang kilat piawai 1.2/50μs antara bumi dan litar tanpa hubungan elektrik, litar dengan voltan penebat dinilai 63V~250V voltan ujian litar terbuka 5kV, litar dengan voltan penebat dinilai ≤63V voltan ujian litar terbuka 1kV, peranti tiada pecah penebat atau kerosakan
Prinsip Perlindungan
Perlindungan Arus Lebih Tiga Peringkat Dengan Had Masa
Perlindungan arus lebih adalah salah satu fungsi teras perlindungan transformator, MIC500-5S2E menyediakan perlindungan arus lebih tiga peringkat dengan had masa, setiap peringkat boleh diaktifkan/dinyahaktifkan secara bebas, dan boleh disekat melalui voltan kompaun.
Logik Perlindungan Arus Lebih Peringkat I
- Kata kawalan arus lebih peringkat I: OC-I - "ON" (0："OFF"，1："ON")
- Arus perlindungan ia, ib, ic mana-mana fasa ≥ "Nilai OC-I"
- Tempoh memenuhi syarat di atas ≥ "Masa OC-I"
- Jika memenuhi syarat di atas, peranti perlindungan segera memacu keluaran 4J (307/308), pada masa yang sama memacu geganti isyarat kemalangan 7J (313/314)
Peringkat OC-II, OC-III mempunyai logik yang sama dengan peringkat OC-I, setiap peringkat mempunyai penetapan nilai dan kelewatan bebas.
Elemen Sekatan Voltan Kompaun
Sekatan voltan kompaun termasuk sekatan voltan rendah dan sekatan voltan urutan negatif. Arus lebih peringkat N, arus lebih songsang masa dan pecutan belakang sekatan voltan kompaun boleh diaktifkan/dinyahaktifkan secara bebas, berkongsi satu set nilai tetap.
Prinsip penetapan: Nilai sekatan voltan rendah biasanya ditetapkan pada 0.6-0.7 kali voltan talian dinilai, voltan urutan negatif biasanya ditetapkan pada 4%~8% voltan dinilai.
Perlindungan Arus Lebih Songsang Masa
Peranti menyediakan tiga ciri songsang masa (mematuhi piawaian IEC225-4):
1) Songsang masa umum:
t = 0.14 / ((I/Ip)0.02 - 1) × Tp
2) Songsang masa sangat:
t = 13.5 / ((I/Ip) - 1) × Tp
3) Songsang masa ekstrem:
t = 80 / ((I/Ip)2 - 1) × Tp
Dalam persamaan, Ip ialah "Nilai OC-III", Tp ialah "Masa OC-III".
Perhatian: Perlindungan arus lebih songsang masa menggunakan "Nilai OC-III" dan "Masa OC-III". Apabila perlindungan arus lebih songsang masa dan OC-III diaktifkan serentak, perlindungan arus lebih songsang masa adalah tidak sah.
Perlindungan Urutan Sifar
Perlindungan Arus Lebih Urutan Sifar Peringkat I
Perlindungan arus lebih urutan sifar peringkat I digunakan untuk perlindungan kerosakan pembumian transformator, logik tindakan adalah seperti berikut:
- Kata kawalan arus lebih urutan sifar peringkat I: Neu-OC-I - "ON" (0：OFF 1：ON）
- Arus urutan sifar 3I0 ≥ Nilai Neu-OC-I
- Tempoh memenuhi syarat di atas ≥ Masa Neu-OC-I
- Jika memenuhi syarat di atas, peranti perlindungan segera memacu keluaran 4J (307/308), pada masa yang sama memacu geganti isyarat kemalangan 7J (313/314)
Perlindungan Arus Lebih Urutan Sifar Peringkat II
Perlindungan arus lebih urutan sifar peringkat II boleh digunakan sebagai amaran atau lompatan, dipilih melalui tetapan "Jenis Neu-OC-II" (0：lompat，1：amaran).
Perlindungan Arus Lebih Urutan Sifar Songsang Masa
Menyediakan tiga ciri songsang masa yang sama dengan perlindungan arus lebih songsang masa, digunakan untuk perlindungan arus urutan sifar.
Perlindungan Arus Lebih Urutan Sifar Sisi Rendah
Khusus untuk perlindungan kerosakan pembumian sisi rendah transformator, boleh ditetapkan sebagai amaran atau lompatan.
Fungsi Perlindungan Lain
Digunakan untuk mencegah kerosakan penebat transformator oleh voltan lebih sistem, bertindak apabila voltan talian Uab, Ubc, Uca maksimum ≥ "Nilai OV" dan tempoh ≥ "Masa OV".
Digunakan untuk mengesan pengurangan voltan sistem yang tidak normal, boleh ditetapkan sebagai pengesanan voltan rendah tiga fasa atau satu fasa, boleh dikonfigurasikan sebagai amaran atau lompatan.
Digunakan untuk mengesan voltan anjakan titik neutral sistem, sesuai untuk sistem tidak berasaskan atau berasaskan melalui gegelung pemadaman arka, boleh dikonfigurasikan sebagai amaran atau lompatan.
Bertindak apabila kekerapan sistem di bawah nilai penetapan dan tempoh melebihi masa penetapan, digunakan untuk mencegah keruntuhan kekerapan sistem.
Mengesan pemutus litar sekunder pengubah voltan, apabila voltan urutan positif U1<0.3Un dan arus maksimum ia, ib, ic ≥0.04In, atau voltan urutan negatif U2≥0.08Un, ditentukan sebagai pemutus PT.
Mengesat integriti litar kawalan, apabila isyarat buka/tutup kedua-duanya 1 atau kedua-duanya 0 dan tempoh melebihi masa penetapan, menghantar isyarat amaran.
Apabila semua voltan sistem di bawah 0.3Un, arus semuanya kurang daripada 0.04In, dan isyarat tutup ialah 1, ditentukan sebagai kehilangan voltan sistem, boleh dikonfigurasikan sebagai amaran atau lompatan.
Perlindungan Bukan Elektrik
Peranti menyokong pelbagai input perlindungan bukan elektrik, boleh disambungkan terus ke isyarat bukan elektrik transformator:
| Fungsi Perlindungan | Penerangan | Tindakan Lalai |
|---|---|---|
| Gas Berat | Kerosakan dalaman teruk transformator | Lompat |
| Gas Ringan | Kerosakan dalaman ringan transformator | Amaran |
| Suhu Tinggi | Suhu minyak transformator terlalu tinggi | Lompat |
| Kenaikan Suhu | Kenaikan suhu minyak transformator tidak normal | Amaran |
| Tahap Minyak Rendah | Tahap minyak transformator terlalu rendah | Amaran |
| Tahap Minyak Tinggi | Tahap minyak transformator terlalu tinggi | Amaran |
| Pelepasan Tekanan | Pelepasan tekanan dalaman transformator | Boleh dikonfigurasi amaran/lompat |
Semua perlindungan bukan elektrik boleh diaktifkan/dinyahaktifkan secara bebas, dan boleh dipilih amaran atau lompat melalui tetapan "jenis".
Konfigurasi Perkakasan
Struktur dan Dimensi Peranti
Kotak peranti menggunakan kaedah pemasangan terbenam, boleh dipasang sebagai panel atau dipasang pada gear suis. Struktur kotak dan saiz bukaan skrin adalah seperti berikut:
Rajah Dimensi Peranti
Lebar×Tinggi×Dalam: kira-kira XXXmm × XXXmm × XXXmm
Saiz bukaan skrin: XXXmm × XXXmm
Rajah Terminal Papan Belakang
Susunan terminal papan belakang peranti adalah rasional, memudahkan pendawaian dan penyelenggaraan:
| Nombor Terminal | Fungsi | Penerangan |
|---|---|---|
| 201-202 | Komunikasi RS485 | 485A/485B |
| 203-204 | Penyegerakan Masa IRIG-B | IRIG-B+/IRIG-B- |
| 209-210 | Kuasa Kawalan | Kuasa kawalan+/Masukan tutup |
| 211-212 | Litar Tutup | Gegelung tutup/Masukan buka |
| 213-214 | Litar Buka | Gegelung buka/Kuasa kawalan- |
| 215-216 | Pemantauan Kedudukan | Pemantauan tutup/Pemantauan buka |
| 218-219 | Kuasa Peranti | Kuasa kerja+/Kuasa kerja- |
| 220 | Pembumian | FG bumi |
| 301-316 | Keluaran Geganti | 8 keluaran biasa + 1 keluaran sentiasa tutup kehilangan kuasa peranti |
| 401-415 | Input Kuantiti Suis | 14 input kuantiti suis, di mana 401 ialah isyarat tutup, 402 ialah isyarat buka |
Perhatian: Fungsi port rangkaian adalah pilihan, perlu ditentukan semasa pesanan.
Konfigurasi Papan Plugin
Papan Plugin AC
Port input analog: menyokong 4 input voltan (voltan tiga fasa, voltan urutan sifar), 8 input arus (3 arus perlindungan, 2 arus urutan sifar dan 3 arus pengukuran).
Perhatian: Jika bilangan PT ialah 2 (iaitu kaedah sambungan VV), hanya sambungkan Ub ke kedudukan Un.
Papan Plugin Kuasa
Termasuk port komunikasi, port litar kawalan dan port kuasa peranti. Port komunikasi termasuk 1 port komunikasi RS485 dan 1 port penyegerakan masa kod B (saluran kedua boleh ditukar kepada komunikasi RS485).
Papan Plugin Input
Dua antara muka Ethernet: ETH1 dan ETH2 (pilihan); 14 input kuantiti suis: input 1 (401) ialah isyarat tutup, input 2 (402) ialah isyarat buka.
Papan Plugin Output
9 keluaran geganti: 8 keluaran biasa (definisi keluaran boleh ditetapkan dalam [Set-Parameter]→[Output-Config]), 1 keluaran sentiasa tutup kehilangan kuasa peranti.
Rajah Prinsip Pendawaian
Rajah prinsip pendawaian peranti adalah seperti berikut (kuantiti suis dalam rajah adalah input tidak aktif, jika memerlukan lukisan input aktif sila rujuk pengeluar):
Rajah Prinsip Pendawaian MIC500-5S2E
Rajah pendawaian terperinci litar AC, litar DC, input kuantiti suis, litar komunikasi
Perhatian: Input dalam rajah adalah input tidak aktif. Jika memerlukan lukisan input aktif, sila rujuk pengeluar.
Arahan Penggunaan
Penerangan Penunjuk Lampu Panel
Terdapat lapan penunjuk lampu panel, disusun mengikut urutan dari kiri ke kanan seperti berikut:
| Penunjuk Lampu | Warna | Penerangan Status |
|---|---|---|
| Kuasa | Hijau | Sentiasa menyala semasa operasi normal |
| Jalan | Hijau | Berkelip semasa operasi normal |
| Komunikasi | Hijau | Berkelip semasa komunikasi port siri normal |
| Kemalangan | Merah | Menyala apabila peranti melompat, padam selepas pemulihan |
| Amaran | Merah | Menyala apabila peristiwa amaran berlaku dalam peranti, padam selepas pemulihan |
| Kerosakan | Merah | Menyala apabila pemeriksaan kendiri peranti tidak normal |
| Buka | Hijau | Menyala apabila pemutus buka |
| Tutup | Merah | Menyala apabila pemutus tutup |
Penerangan Penggunaan Kekunci
| Kekunci | Penerangan Fungsi |
|---|---|
| ↑ (+) | Kekunci gerakkan kursor LCD ke atas, tekan kekunci ini kursor bergerak dari bawah ke atas; pada masa yang sama kekunci ini juga sebagai kekunci tambah penetapan nombor, tekan sekali nombor tambah 1 |
| ↓ (-) | Kekunci gerakkan kursor LCD ke bawah, tekan kekunci ini kursor bergerak dari atas ke bawah; pada masa yang sama kekunci ini juga sebagai kekunci tolak penetapan nombor, tekan sekali nombor tolak 1 |
| ← | Kekunci gerakkan kursor LCD ke kiri, tekan kekunci ini kursor bergerak dari kanan ke kiri |
| → | Kekunci gerakkan kursor LCD ke kanan, tekan kekunci ini kursor bergerak dari kiri ke kanan |
| OK | Kekunci laksanakan perintah, tekan kekunci ini masuk ke langkah seterusnya |
| ESC | Tekan kekunci ini kembali ke peringkat menu sebelumnya |
| Pemulihan | Pemulihan isyarat, pulihkan isyarat penyelenggaraan |
Penerangan Fungsi Menu Peranti
Dalam keadaan skrin utama, tekan kekunci "OK" masuk ke menu utama, gunakan kekunci "↑", "↓", "OK" dan "ESC" untuk memilih submenu. Apabila terdapat submenu berkumpulan berbilang peringkat, tekan kekunci "OK" masuk ke submenu peringkat seterusnya secara berperingkat, tekan kekunci "ESC" kembali ke submenu peringkat sebelumnya.
Tetapan Penetapan
Tetapan Parameter Peranti
Menu ini terutamanya digunakan untuk menetapkan atau melihat parameter pengubah voltan (pengubah arus), kaedah pemilihan voltan urutan sifar (arus urutan sifar) dan pemilihan kekutuban arus.
| No. | Nama Parameter | Julat Tetapan | Nilai Lalai |
|---|---|---|---|
| 1 | Nilai Primer PT | 0.1 ~ 110.00kV | 10kV |
| 2 | Nilai Sekunder PT | 100 ~ 999V | 100V |
| 3 | Nilai Primer CT Pengukuran | 1 ~ 6000A | 600A |
| 4 | Nilai Sekunder CT Pengukuran | 1A, 5A | 5A |
| 5 | Nilai Primer CT Perlindungan | 1 ~ 6000A | 600A |
| 6 | Nilai Sekunder CT Perlindungan | 1A, 5A | 5A |
| 8 | Nilai Sekunder CT Urutan Sifar Sisi Rendah | 1A, 5A | 5A |
| 9 | Bilangan PT | 2, 3 | 3 |
| 11 | Pengiraan 3U0 | 0, 1 | 0 |
| 13-15 | Kekutuban ia/ib/ic | 0, 1 | 0 |
Perhatian: Tetapan nilai dinilai primer PT, nilai dinilai sekunder PT, nilai dinilai primer CT pengukuran dan nilai dinilai sekunder CT pengukuran yang betul akan mempengaruhi paparan kuasa aktif dan kuasa reaktif pada antara muka peranti.
Tetapan Nilai Tetap Perlindungan
Menu tetapan nilai tetap perlindungan digunakan untuk menetapkan nilai tindakan dan masa tindakan pelbagai fungsi perlindungan:
| No. | Nama Nilai Tetap | Julat Tetapan | Penerangan |
|---|---|---|---|
| 1 | Nilai Arus Sekatan Voltan Rendah | 1 ~ 400V | Penetapan voltan sekatan arus lebih |
| 2 | Nilai Arus Sekatan Urutan Negatif | 0.1 ~ 400V | Penetapan voltan urutan negatif sekatan arus lebih |
| 3 | Nilai OC-I | 0.1 ~ 100A | Penetapan perlindungan arus lebih I |
| 4 | Masa OC-I | 0 ~ 100s | Masa perlindungan arus lebih I |
| 5 | Nilai OC-II | 0.1 ~ 100A | Penetapan perlindungan arus lebih II |
| 6 | Masa OC-II | 0 ~ 100s | Masa perlindungan arus lebih II |
| 7 | Nilai OC-III | 0.1 ~ 100A | Penetapan perlindungan arus lebih III |
| 8 | Masa OC-III | 0 ~ 100s | Masa perlindungan arus lebih III |
| 9 | Jenis Arus Lebih Songsang Masa | 0, 1, 2 | 0：Umum 1：Sangat 2：Ekstrem |
| 10 | Nilai Beban Lebih | 0.1 ~ 100A | Penetapan perlindungan beban lebih |
| 11 | Masa Beban Lebih | 0 ~ 100s | Masa perlindungan beban lebih |
| 13 | Nilai Arus Lebih Urutan Sifar I | 0.1 ~ 100A | Penetapan perlindungan arus lebih urutan sifar I |
| 14 | Masa Arus Lebih Urutan Sifar I | 0 ~ 100s | Masa perlindungan arus lebih urutan sifar I |
| 22 | Nilai Voltan Lebih | 50 ~ 600V | Penetapan perlindungan voltan lebih |
| 23 | Masa Voltan Lebih | 0.01 ~ 100s | Masa perlindungan voltan lebih |
| 24 | Nilai Voltan Rendah | 30 ~ 400V | Penetapan perlindungan voltan rendah |
| 31 | Nilai Kekerapan Rendah | 35 ~ 60.00Hz | Penetapan perlindungan pemotongan beban kekerapan rendah |
| 32 | Masa Kekerapan Rendah | 0.01 ~ 100s | Masa perlindungan pemotongan beban kekerapan rendah |
Perhatian: Selepas mengubah suai parameter, apabila keluar dari antara muka pengubahsuaian tetapan parameter, masukkan kata laluan '1000' untuk menyimpan parameter.
Tetapan Pengaktifan/Penyahaktifan Perlindungan
Menu pengaktifan/penyahaktifan perlindungan digunakan untuk mendayakan atau melumpuhkan setiap fungsi perlindungan:
| No. | Nama Perlindungan | Julat Tetapan | Penerangan |
|---|---|---|---|
| 01 | OC-I | 0：OFF 1：ON | Pengaktifan/penyahaktifan arus lebih I |
| 02 | Sekatan Voltan Rendah OC-I | 0：OFF 1：ON | Sekatan voltan rendah arus lebih I |
| 04 | OC-II | 0：OFF 1：ON | Pengaktifan/penyahaktifan arus lebih II |
| 10 | Arus Lebih Songsang Masa | 0：OFF 1：ON | Pengaktifan/penyahaktifan perlindungan arus lebih songsang masa |
| 13 | Beban Lebih | 0：OFF 1：ON | Pengaktifan/penyahaktifan perlindungan beban lebih |
| 14 | Arus Lebih Urutan Sifar I | 0：OFF 1：ON | Pengaktifan/penyahaktifan arus lebih urutan sifar I |
| 18 | Voltan Lebih | 0：OFF 1：ON | Pengaktifan/penyahaktifan perlindungan voltan lebih |
| 19 | Voltan Rendah | 0：OFF 1：ON | Pengaktifan/penyahaktifan perlindungan voltan rendah |
| 21 | Pemotongan Beban Kekerapan Rendah | 0：OFF 1：ON | Pengaktifan/penyahaktifan perlindungan pemotongan beban kekerapan rendah |
| 22 | Pemutus PT | 0：OFF 1：ON | Pengaktifan/penyahaktifan pengesanan pemutus PT |
| 24 | Pemutus Litar Kawalan | 0：OFF 1：ON | Pengaktifan/penyahaktifan pengesanan pemutus litar kawalan |
| 28 | Gas Berat | 0：OFF 1：ON | Pengaktifan/penyahaktifan perlindungan gas berat |
| 30 | Suhu Tinggi | 0：OFF 1：ON | Pengaktifan/penyahaktifan perlindungan suhu tinggi |
Perhatian: Jika [Bilangan PT] ditetapkan kepada 2, maka fungsi perlindungan "Voltan Lebih Urutan Sifar" adalah tidak sah.
Tetapan Parameter Sistem
Menu ini terutamanya digunakan untuk menetapkan parameter komunikasi, paparan LCD dan parameter berkaitan geganti keluaran:
| No. | Nama Parameter | Julat Tetapan | Nilai Lalai |
|---|---|---|---|
| 1 | Alamat Peranti | 1 ~ 25 | 1 |
| 2 | Kadar Baud Port Siri 1 | 1-7 | 3 |
| 8 | Jenis Penyelarasan Masa | 0, 1, 2, 3, 4 | 0 |
| 9 | Alamat IP Rangkaian 1 | 0.0.0.0 ~ 255.255.255.255 | 192.168.0.66 |
| 17 | Bahasa | 0, 1 | 0 |
| 23 | Lebar Keluaran | 0.2 ~ 30.0s | 3s |
Perhatian: Selepas mengubah suai parameter, apabila keluar dari antara muka tetapan parameter sistem, masukkan kata laluan "1000" untuk menyimpan parameter. Perluasan keluaran geganti: melanjutkan tempoh penyelenggaraan tindakan geganti.
Hubungi Kami
Talian Perkhidmatan
400 881 0501
Laman Web Rasmi
Maklumat Syarikat
Hertzman (Hangzhou) Teknologi Kuasa Sdn. Bhd.
Pernyataan Hak Cipta
MIC500® adalah tanda dagangan berdaftar Hertzman (Hangzhou) Teknologi Kuasa Sdn. Bhd., haknya dilindungi oleh undang-undang tanda dagangan.
Dapatkan Manual Produk Lengkap
Jika anda memerlukan versi PDF manual produk lengkap, spesifikasi teknikal atau penyelesaian tersuai, sila isi maklumat berikut, perunding teknikal kami akan menghubungi anda secepat mungkin.
