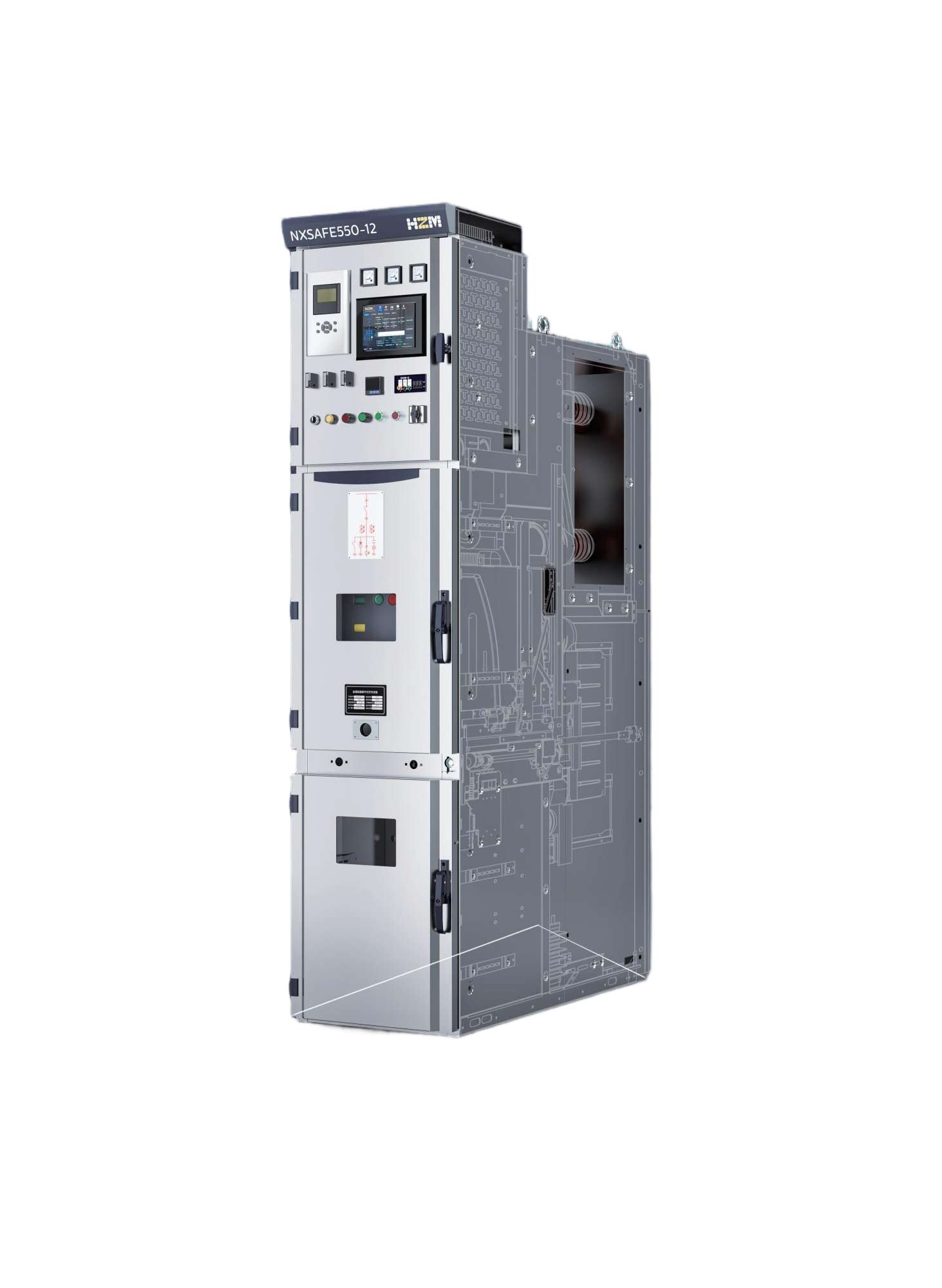

NXSAFE-550 Peralatan Suis Tertutup Logam AC Dalaman yang Boleh Dialihkan

Peralatan suis tertutup logam boleh alih NXSAFE550 (peralatan suis) digunakan terutamanya untuk sistem bas tunggal dan bas tunggal berpecah AC tiga fasa (7.2~12kV). Struktur padatnya menjadikannya sesuai untuk sistem bekalan kuasa terminal pengguna.

Berdasarkan reka bentuk klasik NXSAFE, peralatan suis dilengkapi dengan kabinet lebar 550mm, mengurangkan kos pembinaan dan pelaburan pengguna, dan secara ketara menjimatkan ruang lantai peralatan. Peralatan suis dibahagikan mengikut fungsi kepada ruang pemutus litar, ruang bas, ruang kabel, dan ruang voltan rendah. Kabinet dan ruang diperbuat daripada kepingan keluli bersalut Al-Zn berkekuatan tinggi yang tahan kakisan. Semua ruang dibumikan dengan boleh dipercayai. Kabinet telah menjalani ujian jenis arka, untuk memastikan keselamatan kakitangan operasi dan penyelenggaraan.

Komponen utama peralatan suis, seperti pemutus litar, induktor, suis bumi, dan perlindungan mikrokomputer, adalah daripada jenama HZM dengan prestasi tinggi, dan boleh memastikan operasi berterusan peralatan suis dan meminimumkan kos gangguan. Peralatan suis direka dengan fungsi saling kunci "lima pencegahan": Mencegah menarik/menolak troli pemutus litar dengan beban, membuka/menutup pemutus litar secara tersilap, menutup pemutus litar apabila suis bumi ditutup, masuk ke ruang bercas secara tersilap, dan menutup suis bumi secara tersilap dalam keadaan bercas.

Terima kasih kepada prestasi penebat udara yang sangat baik dan struktur padat, peralatan suis ini amat sesuai untuk senario berikut: Infrastruktur, pusat komersial, pusat data, bangunan awam, hospital, stesen suis, dan kemudahan pengangkutan.

Bentuk kabinet direka bentuk untuk memastikan keselamatan pengendali dan kakitangan bertugas. Semua operasi tidak boleh dijalankan sehingga pintu kabinet ditutup. Peralatan suis dilengkapi dengan ruang bebas dan saluran kebocoran tekanan. Ruang peralatan suis, kunci pintu, bahagian, dan lain-lain, semuanya tahan arka, boleh memastikan keselamatan personel di luar peralatan suis apabila terdapat sebarang kesalahan arka di dalam. Gred diafragma PM (status penutupan logam di bawah pembumian berterusan). Pintu keselamatan aktif kotak sentuhan boleh memastikan keselamatan juruteknik. Mekanisme saling kunci "lima pencegahan". Semua pintu aktif boleh dibumikan dengan boleh dipercayai. Suis bumi dengan kapasiti pembukaan/penutupan litar pintas Tahap E2.

Struktur padat memastikan ekonomi peralatan suis: Lebar peralatan suis standard: 550mm, Kedalaman peralatan suis standard: 1230mm, Reka bentuk berperisai, memenuhi keperluan tahap perlindungan IP4X.

Idea reka bentuk modul standard memastikan kebolehpercayaan bekalan kuasa tinggi: Jenis penebat udara tertutup logam, gabungan unit berfungsi, ruang standard, keserasian pemutus litar.

Antara muka mesin-manusia yang mesra yang mematuhi piawaian agensi perkhidmatan bekalan kuasa global dan pengguna, mudah dipasang dan dikendalikan: Penyelenggaraan dan operasi di hadapan kabinet suis, bas skrin berpecah memudahkan cantuman kabinet, ruang kabel yang direka di belakang kabinet suis memudahkan sambungan kabel.

Sistem awan penyelenggaraan HZMCLOUD dan komponen pintar pilihan, yang boleh merealisasikan pengagihan kuasa automatik dan pintar: Pemutus litar iVHZ4 menyokong pengukuran suhu sentuhan dan pemantauan dalam talian status ciri mekanisme operasi; Troli casis elektrik; Suis bumi elektrik; Perlindungan mikrokomputer dan DTU teragih; Pemantauan komponen seperti kebocoran pembuangan kilat, suhu bas, bahagian penebat dan pelepasan separa kabel; Program operasi satu kunci mudah; Perisian kembar digital dan pemantauan.

Syarat Pemasangan: Dalaman, udara tidak tercemar teruk

Suhu Persekitaran:-25 ~ +40℃

Kelembapan Relatif Purata Harian Maksimum:95%

Kelembapan Relatif Purata Bulanan Maksimum:90%

Ketinggian Maksimum:1000m

Keamatan Seismik Maksimum:Skala 8

Jika terdapat kondensasi, jalankan pengawal suhu dan kelembapan dan pemanas (atau pengawal kelembapan pemeluwap). Jika ketinggian lebih tinggi daripada 1,000m, tentukan langkah penebatan intensif dengan berkomunikasi dengan pengilang.

NXSAFE550 direka dengan sistem saling kunci dan penguncian mekanikal yang lengkap untuk mencegah operasi tersilap yang mungkin dan akibat berbahaya yang mungkin berlaku.

Kabinet suis NXSAFE550 direka mengikut standard kabinet suis tertutup logam berperisai yang dinyatakan dalam GB/T3906 dan IEC62271-200. Ia terdiri daripada kabinet dan troli tengah, di mana bekas terdiri daripada ruang pemutus litar, ruang kabel, ruang bas, dan ruang voltan rendah masing-masing. Skema talian masuk dan keluar atas dan talian keluar bawah tersedia. Operasi di hadapan kabinet dan penyelenggaraan di hadapan atau belakang kabinet disokong. Kabinet suis boleh dipasang bersemuka atau 1m jauh dari dinding.

Ruang Pemutus Litar

Trek dipasang di kedua-dua belah ruang, di mana troli boleh meluncur ke kedudukan kerja di dalam kabinet dari kedudukan pengasingan/kedudukan ujian. Ruang pemutus litar juga direka dengan mekanisme pintu aktif dalaman, yang membuka atau menutup petak antara ruang bas dan ruang pemutus litar secara automatik bersama-sama dengan penolakan masuk atau penolakan keluar pemutus litar. Saluran wayar kabel logam bebas digunakan untuk meletakkan kabel kawalan dan memastikan perlindungan keselamatan. Troli pemutus litar vakum, troli pengasingan, troli pengubah, dan lain-lain juga dikonfigurasi. Palam penerbangan sekunder digunakan untuk menyambung gelung kawalan pemutus litar ke litar kawalan. Troli pemutus litar menyokong pemasangan atau penyingkiran palam sekunder di kedudukan ujian.

Ruang Kabel

Ruang dalam ruang kabel besar; ketinggian kabel dari tanah ≥650mm. Kabel biasanya disambungkan oleh talian masuk bawah. Skema talian masuk atas harus disediakan pada masa yang sama. Beberapa kabel boleh disambungkan. Pengubah arus ditetapkan di atas suis bumi. Suis bumi ditetapkan di bawah pengubah arus untuk memudahkan pembaikan dan penyelenggaraan.

Ruang Bas

NXSAFE550 direka dengan kotak sentuhan dengan teknologi berpaten (No. Paten: ZL202123204084.5) dan pengagihan bas untuk memastikan ruang dalaman ruang bas yang munasabah dan susun atur bas. Bas disusun dalam bentuk segi tiga untuk menjimatkan ruang dan memudahkan cantuman. Bas segi tiga bersudut bulat berpecah digunakan. Bas utama dicantum secara berasingan dan disambungkan antara satu sama lain manakala bas cawangan ditetapkan pada bas utama melalui kotak sentuhan statik. Bas dual boleh dicantum apabila digunakan untuk beban arus besar. Bas cawangan disambungkan dengan kotak sentuhan statik dan bas utama melalui bolt, yang tidak memerlukan sokongan lain. Sarung mengecut terma boleh ditetapkan untuk bas utama dan cawangan. Sambungan ditutup dengan penutup penebat bentuk T dan L yang tahan api untuk memastikan penebat kompaun yang boleh dipercayai. Bas kabinet bersebelahan disambungkan melalui selongsong tembok.

Ruang Voltan Rendah

Ruang voltan rendah boleh disesuaikan berdasarkan keperluan konfigurasi khusus. Ia digunakan untuk menempatkan pelbagai jenis perlindungan mikrokomputer, instrumen, butang, dan lain-lain untuk mencapai peralatan kawalan pengukuran dan meter. Kedudukan ruang voltan rendah harus mematuhi reka bentuk ergonomik dengan ketinggian yang sesuai untuk memudahkan pemerhatian dan operasi.

Panel Pintu

Panel pintu (termasuk kotak voltan rendah, ruang pemutus litar dan ruang kabel) direka dengan peranti berhenti untuk memastikan panel pintu dibuka pada kedudukan tetap.

Mematuhi standard seperti GB/T 3906 dan IEC/EN62271-200. Tekanan dilepaskan melalui saluran pelepasan tekanan di sisi belakang kabinet. Saluran pelepasan tekanan ditetapkan di bahagian atas kabinet dan tekanan dilepaskan ke atas. Peranti penjerapan tekanan boleh ditetapkan.

Peranti pelepasan tekanan ditetapkan di atas ruang troli pemutus litar, ruang bas dan ruang kabel. Jika pemutus litar atau bas menjadi rosak secara dalaman, tekanan di dalam kabinet akan meningkat bersama-sama dengan kemunculan arka elektrik dan plat logam pelepasan tekanan peralatan di bahagian atas akan dibuka secara automatik untuk melepaskan tekanan dan gas untuk memastikan keselamatan pengendali dan kabinet suis.

Saluran kebocoran tekanan berada di bahagian atas kabinet suis. Ketinggian minimum bilik pengagihan kuasa: Ketinggian kabinet suis 2320mm, Ketinggian kabinet pengagihan kuasa ≥4000mm.

Pembumian: Bas pembumian utama mematuhi peruntukan 5.3 dalam GB/T 3906-2006. Bar kuprum pembumian dengan luas keratan rentas 320mm² dikonfigurasikan. Bar pembumian berjalan melalui semua peralatan dan dalam hubungan baik dengan kabinet; ia digunakan secara langsung untuk pembumian; Troli dibumikan oleh bar kuprum pembumian di bahagian bawah troli dan bar kuprum pembumian diafragma mendatar ruang pemutus litar melalui geseran. Kabinet direka dengan plat bersalut zink aluminium untuk cantuman dan sambungan, dan dibumikan untuk memastikan keselamatan kakitangan operasi dan penyelenggaraan.

Siri MIC500, talian, pengubah, motor elektrik, kapasitor, penukaran automatik bekalan kuasa sandaran, hubungan bas, dan lain-lain. Siri peranti perlindungan bersepadu ini direka dengan LCD besar, yang memaparkan pelbagai parameter elektrik. Menu Bahasa Cina juga tersedia dan pelbagai parameter boleh dimasukkan melalui panel dengan mudah. Yang dengan dan tanpa arah adalah perlindungan tiga bahagian arus, perlindungan frekuensi berlebihan/rendah, perlindungan voltan berlebihan/rendah, fungsi penutupan semula, fungsi perlindungan tiga bahagian sifar jujukan dan kelambatan songsang masa, fungsi putus wayar PT dan putus wayar gelung kawalan. Terdapat dua jenis port tersedia: Protokol RS485 Modbus-RTU dan port Ethernet protokol 103. Fungsi semakan masa dan rakaman kesalahan juga tersedia. Lebih banyak model boleh dibekalkan berdasarkan permintaan khusus pengguna.

Troli Pengasingan: Digunakan untuk sistem membentuk pengasingan fizikal melalui pecahan atas dan bawah antara sentuhan statik selepas mengeluarkan troli. Bahagian antara sentuhan atas dan bawah disambungkan oleh bar kuprum dalam bentuk tiang pemutus litar. Kenderaan bumi direka dengan mekanisme saling kunci untuk mengelakkan masuk ke petak dengan elektrik secara tersilap. Ia dipadankan dengan skema kabinet pemutus litar untuk membentuk skema hubungan bas dengan pengasingan. Skema pengasingan sambungan talian masuk (keluar) apabila menyambung kabel sistem lain. Skema pengasingan talian masuk dan keluar.

Troli PT: Digunakan untuk sistem memasang troli boleh alih PT dengan lengan sentuhan dan sistem sambungan. PT direka dengan fius. Ia membentuk skema kabinet meter bersama-sama dengan pengubah arus di dalam kabinet.

Troli Bumi: Keperluan bumi tambahan dan jelas sistem diperlukan semasa proses pembaikan atau operasi dan penyelenggaraan untuk memastikan keselamatan peribadi. Troli bumi direka dengan mekanisme saling kunci untuk mengelakkan masuk ke petak dengan elektrik secara tersilap. Apabila troli bumi bas utama maju, hanya pintu aktif atas akan naik untuk membumikan sentuhan statik yang menyambungkan sistem bas utama. Apabila troli bumi kabel maju, hanya pintu aktif bawah naik untuk membumikan sentuhan statik yang menyambungkan kabel suapan.

Troli Casis: Saling kunci direalisasikan melalui mekanisme penguncian dan pintu ke kabinet suis. Konduktor kuprum bumi geseran. Penggerak elektrik pilihan, yang boleh meningkatkan kecekapan dan keselamatan operasi. Kawalan jauh dan pengagihan automatik disokong.

Menolak Troli Pemutus Litar dari Kedudukan Ujian/Pengasingan ke Kedudukan Kerja (dengan Susunan Suis Bumi)

1. Masukkan pin penentuan kedudukan kiri dan kanan mekanisme kemajuan pemutus litar ke dalam lubang penentuan yang ditetapkan.
2. Lipat dua pemegang ke atas.
3. Alihkan komponen saling kunci suis bumi ke kanan untuk menghalang lubang operasi suis bumi.
4. Sambungkan palam penerbangan sekunder dengan betul dan tutup pintu kabinet.
5. Tarik hujung pengunci ke kiri, tekan penutup lubang operasi; masukkan pemegang, putar mengikut arah jam untuk menggerakkan troli ke hadapan kira-kira 610 milimeter.
6. Apabila troli pemutus litar tiba di kedudukan kerja, klac mekanisme kemajuan akan terlepas secara automatik. Hanya pada masa ini pemegang boleh dikeluarkan. Penutup lubang akan melantun kembali secara automatik dan ditutup (jika penutup lubang tidak melantun kembali secara automatik, ini bermakna troli pemutus litar belum tiba di kedudukan kerja).

Mengeluarkan Troli Pemutus Litar dari Kedudukan Kerja ke Kedudukan Ujian/Pengasingan

1. Putarkan butang lompatan kecemasan pada pintu kabinet ke kanan kira-kira 45 darjah, sahkan pemutus litar berada dalam kedudukan buka (OFF).
2. Buka kunci pintu kabinet: Lepaskan kunci gantung dan tarik rod pengunci ke kiri kira-kira 45 milimeter.
3. Tekan penutup lubang operasi, masukkan pemegang, putar lawan arah jam untuk menggerakkan troli ke belakang kira-kira 610 milimeter.
4. Apabila troli pemutus litar tiba di kedudukan ujian, klac akan terlepas secara automatik, penutup lubang akan melantun kembali ke kedudukan tertutup.

Operasi Lompatan Manual Kecemasan

Apabila kerosakan litar kawalan menyebabkan pemutus litar kehilangan kuasa kawalan, dan dalam keadaan khas pemutus litar mesti dilompat, pengendali boleh melakukan lompatan manual kecemasan dari hadapan kabinet. Dilarang menggunakan rod lompatan manual untuk lompatan manual semasa operasi normal.

Penyelenggaraan Harian

1. Bersihkan peralatan suis dengan teliti, terutamanya permukaan komponen penebat. Jika pencemaran kabus garam atau reput ditemui, gunakan kain lembut untuk menghilangkan bahan pencemar.
2. Jika terdapat kotoran minyak pada permukaan produk, lap dengan kain lembut yang direndam dengan sedikit pembersih alkali isi rumah, kemudian lap kering dengan kain bersih.
3. Periksa sama ada skru sambungan litar dan sambungan bumi diketatkan dengan kukuh.
4. Sapukan gris pada titik sentuhan, komponen boleh alih dan bahagian penghantaran saling kunci.

Penyelenggaraan Pemutus Litar Vakum

Pemutus litar VHZ4 direka dengan mudah dan boleh dipercayai. Dalam hayat perkhidmatannya, tiang tertutup dan ruang pemadaman arka vakum tidak memerlukan penyelenggaraan, mekanisme operasi dan komponen elektrik hanya memerlukan penyelenggaraan yang sangat sedikit. Penyelenggaraan bertujuan untuk menyelesaikan masalah haus dan penuaan komponen, yang bergantung pada keadaan persekitaran, kekerapan operasi, masa penggunaan, dan bilangan pemutusan litar pintas. Sebelum melaksanakan sebarang penyelenggaraan, pemutus litar mesti berada dalam kedudukan buka, mekanisme operasi spring mesti berada dalam keadaan dilepaskan, dan semua sumber kuasa (litar primer dan bantu) mesti diputuskan, memastikan tiada risiko pengaktifan semula. Selang pemeriksaan ditakrifkan sebagai beroperasi selama satu tahun atau 2500 operasi, mana yang lebih awal. Di bawah keadaan operasi yang teruk atau tidak normal (seperti pencemaran teruk), selang pemeriksaan harus dipendekkan.
